Pprd103 CNC Precision Precision CNC Menumpuk Mesin Penggerudian

    Jenis bayaran: L/C, T/T, D/P, Western Union, Paypal, Money Gram
Maklumat asas

Model No.:  TPPRD103

Additional Info

Produktiviti: 50set/Month

Tempat asal:  China

Keupayaan bekalan: 50set/Month

Sijil: GS, CE, ISO 9001

Penerangan produk
Model NO .: TPPRD103
Sumber Kuasa: Tekanan Hidraulik
Ketepatan: Ketepatan Tinggi
Persijilan: GS, CE, ISO 9001
Keadaan: Baru
Saiz bahan kerja: 1500 * 1000mm
Diameter Max.Punching: 26
Menebal Ketebalan Plate: 5-25
Pasukan menumbuk: 1200kn
Menanda Angkatan: 1000kn
Stesen Die: 4
Maks. Penggerudian Diameter: 50mm
Maks. Ketebalan Penggerudian: 40mm
Mempercepatkan Penggerudian: 25 ~ 280mm / Min
Stroke Spindle Penggerudian: 180mm
Cap Dagangan: Sunrise
Pakej Pengangkutan: Kes Kayu
Spesifikasi: 7200kg
Asal: China
Kod HS: 8462411900
TPPD103 / TPPRD103 (Model yang dipertingkatkan) CNC Punching, Drilling & Marking Machine For Plates


Industri yang berkenaan :
Digunakan untuk menumbuk, gerudi dan tanda plat bersama dalam bidang menara besi, struktur keluli, jambatan. Ia juga digunakan untuk menumbuk, menggerudi dan menandakan plat logam perdagangan lain.


Ciri produk:

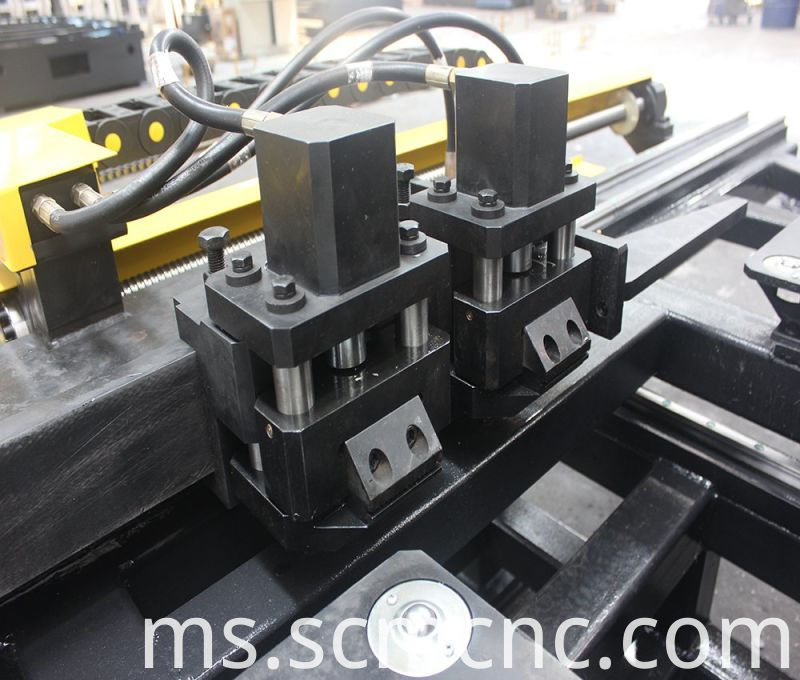

1. Bingkai mesin dibuat oleh kimpalan plat jenis C, dengan ketegaran yang baik dan ruang pengendalian yang besar. Mesin ini menetapkan tiga stesen mati (di antara mereka, satu stesen die-mark), stesen mati mati automatik. Sistem pengapitan boleh menyesuaikan diri dengan kerja yang berbeza - sekeping, dengan sesekat sifar sebagai tanda datum, dan kerja - sekeping disokong oleh bergolek-ball jadual kerja. Aksi Axis X & Y perlu dikawal oleh servo motor dan bola-skru yang memandu, dan sistem dua paksi CNC mengawal kedudukan menumbuk, untuk menjadikan keseluruhan proses pemesinan secara automatik; pengendali boleh memasukkan saiz kerja - sekeping ke komputer untuk program panggilan berulang pada masa hadapan.
2. Mengadopsi teknologi CNC, servo motor infeeding, dengan kecekapan yang tinggi, kerja yang stabil - ketepatan kepingan.
3. Komponen berfungsi penting menggunakan pemasangan modular, mudah untuk membaikinya.
4. Menjalankan menumbuk, menandakan dan penggerudian pada satu pinggan.
5. Unit penggerudian mempunyai fungsi termasuk kejatuhan pesat, pemakanan kerja lambat dan pemakanan cepat untuk meningkatkan kecekapan kerja.
6. Pengaturcaraan yang mudah, mungkin memasukkan diameter dan kedudukan lubang ke komputer, dan juga boleh menggunakan program yang dihasilkan oleh perisian lofting, atau mengamalkan CAD / CAM penukaran langsung.
7. Stesen hidraulik mengamalkan pam dua, motor tunggal, sistem penyejukan air, gandingan jenis lengan untuk semua saluran paip. Gam hos dan gandingan dieksport.
8. Paksi X & Y didorong oleh motor servo, skru bola dan panduan linear, yang memastikan ketepatan yang tinggi.
9 . Dengan kegagalan diagnosis diri berfungsi.
10 . Memutihkan kekuatan kerja pekerja.
11. KUASA: Tiga fasa empat sistem wayar
Voltan AC: 380V
Turun naik voltan: ± 5%
Kekerapan: 50Hz
Suhu kerja tempatan: 0-40 ºC
Kelebihan khas:
Stesen hidraulik mengamalkan dwi-pam dan motor tunggal. Mempercepatkan kelajuan lebih cepat daripada syarikat lain, jadi lebih efisien dan meningkatkan keupayaan bengkel.
Ia menggunakan gandingan jenis lengan untuk semua talian paip, yang mengelakkan kebocoran. Gam hos dan gandingan dieksport dari Jerman.

Parameter Asas Produk :
Model TPPD103 TPPRD103
Max size of work piece  L×W(mm) 1500×800
Max. punching diameter (mm) Φ26
Plate punching thickNess (mm) 5~25(Q235) 5~25(Q345)
5~20(Q420)
Max. drilling diameter (mm) Φ50
Max. drilling thickNess (mm) 40
Punching force (kN) 1000 1200
Marking force (kN) 800 1000
Min. distance between hole and plate edge (mm) Punching 25
Drilling Depends on hole diameter
Character dimension (mm) 14×10×19
Qty. of character 12 16
Die-stations 4
Feeding speed of drilling(mm/min) 25~280
Stroke of drilling spindle(mm) 180
Rotation speed of drilling spindle(r/min) 120~560
Programming mode  Auto CAD or lofting software
Overall dimensions  L×W×H (mm) 3200×3000×2600 3300×3200×2600
Machine weight (Kg) 5800 7000



Pprd103 CNC Precision Precision CNC Menumpuk Mesin Penggerudian



Syarikat kita

Kilang:

Dengan perkembangan SUNRISE, kini syarikat kami telah menduduki kedudukan penting dalam industri ini. Oleh kerana pesanan dan prestasi jualan terus meningkat, untuk mencapai pembangunan yang lebih baik, untuk memenuhi permintaan pelanggan, dan untuk menyediakan pelanggan dengan peralatan berkualiti tinggi dengan masa yang singkat, syarikat kami telah membeli tapak baru, kawasan sekitar 50,000 meter persegi , ini akan menyediakan persiapan yang mencukupi bagi pembangunan syarikat kami dan setiap pelanggan.

Bengkel:

Kualiti membuat jenama, pasaran kejujuran memenangi, bakat mengabungkan keharmonian, dan inovasi menggalakkan pembangunan. Keupayaan kami untuk secara konsisten menyediakan produk-produk inovatif, berkualiti tinggi yang mengatasi dan mengatasi persaingan, mengapa kami adalah salah satu syarikat paling berjaya yang menawarkan penyelesaian yang paling maju dan produktif dalam industri mesin CNC.

Gudang:

Produk berorientasikan pelanggan pembuatan sentiasa menjadi kebimbangan utama kami. Kami percaya kualiti adalah jiwa syarikat selama-lamanya. Oleh itu, kami tidak pernah berkompromi dengan kualiti produk kami. Kami mengguna pakai idea dan sistem pengurusan moden yang saintifik untuk mewujudkan kawalan penyeliaan di semua aspek hasil pemeriksaan, penjualan dan perkhidmatan, yang membantu mengawal kualiti, meningkatkan kecekapan kerja dan menjamin kestabilan, kebolehpercayaan dan ketepatan produk. Oleh itu, perusahaan dapat mencapai pembangunan yang pesat dan lestari.

Pasukan:

Kami adalah sekumpulan profesional berpengalaman dan dinamik yang pakar dalam mengendalikan kerja ketepatan melalui proses saintifik. Bakat profesional yang hebat menyatukan pasukan reka bentuk, penyelidikan dan pembangunan yang kuat dan kreatif, yang membina kekuatan teknikal dan daya saing kami yang mantap. Dan syarikat kami sedang membangunkan perkhidmatan khusus yang cepat dan membekalkan kepada semua pelanggan.
Pprd103 CNC Precision Precision CNC Menumpuk Mesin Penggerudian
Perkhidmatan kami

Pemasangan:

Penjual hendaklah menghantar seorang jurutera ke negara pembeli untuk pemasangan, pentauliahan dan latihan. Pembeli bertanggungjawab untuk menyediakan semua peralatan yang diperlukan untuk mengendalikan dan mengangkat bahagian-bahagian mesin sebelum jurutera penjual pergi ke kilang pembeli. Di samping itu, pembeli harus menyediakan pekerja untuk menyokong aktiviti pemasangan, di bawah pengawasan jurutera penjual.

Suruhanjaya:

Pembekal perlu memberikan lukisan dan butir-butir material / penyediaan lain yang diperlukan untuk pemasangan jentera yang pembeli perlu menyediakan dan bersiap sedia sebelum mesin tiba di kilang pembeli. Pemasangan dan pentauliahan boleh selesai dalam masa 5-10 hari untuk mesin di atas.

Latihan:

Latihan akan termasuk latihan mengenai pengaturcaraan komputer, operasi mesin dan penyelesaian masalah. Waktu latihan paling lama 5 hari untuk mesin ini.

Pembeli harus mengatur tidak kurang dari dua orang untuk menerima latihan. Selepas latihan, pembeli perlu menandatangani "Laporan Menerima & Pemeriksaan" yang dibekalkan oleh penjual untuk menunjukkan kejayaan pentauliahan dan penerimaan pembeli.



Pprd103 CNC Precision Precision CNC Menumpuk Mesin Penggerudian

Pembungkusan & penghantaran
Pembungkusan Butiran: Pembungkusan, model ini memerlukan 1 * 20GP;
Butiran Penghantaran: 30-50 hari selepas mendapat bayaran pertama.


1. Pembungkusan logistik khas
2. saiz kadbod yang sesuai
3. Fasten
4. Penempatan profesional
5. Kejutan profesional
6. Pakej lengkap
Pprd103 CNC Precision Precision CNC Menumpuk Mesin Penggerudian
