Plat Kelebaran Ketebalan Berkelajuan Tinggi

    Jenis bayaran: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF,FCA,CPT
    Pesanan minimum: 1 Set/Sets
    Masa penghantaran: 30 Hari
Maklumat asas

Model No.:  TPHD3020

Model No.: TPHD3020

Certification: GS, CE, RoHS, ISO 9001

Max. Thickness Of Workpiece: 250mm

Morse Type: #4

Max. Drilling Diameter: 50mm

Rotary Speed: 30-3000rpm

Max Feed Stroke: 350mm

Clamping Force: 7.5kn/Each

Qty.of Clamps: 12

Additional Info

Pembungkusan: Kes Kayu

Produktiviti: 30set/Month

Jenama: Sunrise CNC

Pengangkutan: Ocean,Land,Air

Tempat asal:  China

Keupayaan bekalan: 30set/Month

Sijil: GS, CE, RoHS, ISO 9001

Kod HS: 8459210000

Port: Qingdao,Guangzhou,Shenzhen

Penerangan produk

Mesin penggerudian berkelajuan tinggi ini terutamanya digunakan untuk industri penukar pemanas. Ia terutamanya digunakan untuk menggerudi atau kilang di atas pinggan. Pergerakan longitudinal penggantian mesin penggilingan menggunakan dua garis panduan daya galas yang tinggi terletak di kedua-dua belah meja kerja, ketangkasan yang tinggi, berkualiti tinggi dan prestasi yang sangat baik.

Pengaturcaraan mesin penggerudian CNC sangat mudah. Harga mesin penggerudian cnc sangat kompetitif. Jinan Sunrise CNC akan menjadi pembekal mesin penggerudian terbaik.

Mesin penggilingan mengamalkan motor servo AC dan bola besar skru besar untuk memandu serentak, memastikan ketepatan kedudukan tinggi dan ketepatan kedudukan semula. Kacang-kacangan ganda pada Bola-skru telah diperketatkan, menghapus jurang untuk memastikan penghantaran yang tepat.

Kelajuan mesin penggilingan berkelajuan tinggi T-slot adalah 28mm. Mesin penggilingan lembaran boleh menanggung 5 tan setiap meter persegi. Lembaran tabung cnc penggerudian mesin putaran kelajuan spindle adalah 2400 r / m.

CNC Gantry Movable Berkelajuan Tinggi Mesin Penggerudian Model TPHD3020


Industri Terpakai:
Terutamanya digunakan untuk penggerudian plat tiub, papan pasang, bebibir dan plat besar dalam petrokimia, dandang, kuasa angin, industri bebibir dan juga plat sambungan di bangunan, jambatan, pertukaran haba, industri menara besi.

Ciri produk :
1. Pemandu panduan roller linear beban berat masing-masing dilengkapi pada dua sisi katil mesin masing-masing. Pergerakan longitudinal dua sisi gantri digerakkan serentak melalui motor servo AC dan sepasang bola skru tepat padang besar.

2. Dua slaid bergerak dilengkapkan pada balok salib gantri. Slider dipandu oleh dua pasangan panduan roller linear dan didorong oleh motor servo AC dan sepasang bola skru tepat masing-masing.
3. Slaid pada balok salib dilengkapi dengan menegak CNC pemangkasan ram-jenis spindle penggerudian, yang menggunakan motor penukaran khas dengan beban berat untuk spindle. Motor menggerakkan gelendong melalui tali pinggang segerak. Spindle penggerudian mengadopsi spindle ketepatan Taiwan (penyejukan dalaman) dengan mekanisme pembrokeran automatik spring cakera, silinder hidraulik yang memotong pemotong, sangat mudah untuk menukar shank.
4. Mesin ini dilengkapi dengan sistem hidraulik untuk menamatkan keseimbangan hidraulik ram menegak dan pemotong hidraulik kehilangan spindle.
5. Ia mengamalkan sistem FAGOR8055 CNC Sepanyol atau SIEMENS CNC, dilengkapi dengan antara muka RS232 dan skrin LCD. Pengaturcaraan automatik yang disediakan bukan sahaja dapat menjana program pemprosesan secara automatik, tetapi juga pratonton kedudukan lubang sebelum pengeboran.
6. Ia dilengkapi dengan troli pengumpulan cip-conveyor automatik dan troli koleksi cip. Sistem penyejukan dilengkapi dengan pemfailan kertas, pam penyejukan dalam tekanan tinggi dan pam luar pendinginan tekanan rendah, yang digunakan untuk pendinginan dalaman atau penyejukan luar pemotong.
7. Untuk memastikan kebolehpercayaan mesin bubut, komponen utama menggunakan produk yang diimport berkualiti tinggi. Lihat senarai alat ganti utama untuk maklumat lanjut.

Spesifikasi:
Parameter Name Item Parameter Value
Max. size L X W 3000X2000mm
Max thickness   250mm
Work table Width of T slot 28/500mm
Vertical slide type drill head Quantity 1
Main spindle taper hole BT50
Max drill diameter φ50mm
Main spindle speed 30-3000r/min
Motor power of spindle 22kW
(X axis)
Gantry longitudinal move

Max. stroke 3000mm
Moving speed of X axis 0-8m/min
Servo motor power of X axis 3kW
(Y axis)
Power head transversal move

Max stroke 3000mm
Moving speed of Y axis 0-8m/min
Servo motor power of Y axis 3kW
(Z axis)
Vertical slider feeding
Stroke of Z axis 500mm
Feeding speed of Z axis 0-5m/min
Servo motor power of Z axis 3kW
Positioning accuracy X/Y axis ≤0.08mm/ Full length
Repositioning accuracy X/Y axis ≤0.04mm


Perkhidmatan kami

Pemasangan:

Penjual hendaklah menghantar seorang jurutera ke negara pembeli untuk pemasangan, pentauliahan dan latihan. Pembeli bertanggungjawab untuk menyediakan semua peralatan yang diperlukan untuk mengendalikan dan mengangkat bahagian-bahagian mesin sebelum jurutera penjual pergi ke kilang pembeli. Di samping itu, pembeli harus menyediakan pekerja untuk menyokong aktiviti pemasangan, di bawah pengawasan jurutera penjual.

Suruhanjaya:

Pembekal perlu memberikan lukisan dan butir-butir material / penyediaan lain yang diperlukan untuk pemasangan jentera yang pembeli perlu menyediakan dan bersiap sedia sebelum mesin tiba di kilang pembeli. Pemasangan dan pentauliahan boleh selesai dalam masa 5-10 hari untuk mesin di atas.

Latihan:

Latihan akan termasuk latihan mengenai pengaturcaraan komputer, operasi mesin dan penyelesaian masalah. Waktu latihan paling lama 5 hari untuk mesin ini.

Pembeli harus mengatur tidak kurang dari dua orang untuk menerima latihan. Selepas latihan, pembeli perlu menandatangani "Laporan Menerima & Pemeriksaan" yang dibekalkan oleh penjual untuk menunjukkan kejayaan pentauliahan dan penerimaan pembeli.
01

Syarikat kita

Kilang:

Dengan perkembangan SUNRISE, kini syarikat kami telah menduduki kedudukan penting dalam industri ini. Oleh kerana pesanan dan prestasi jualan terus meningkat, untuk mencapai pembangunan yang lebih baik, untuk memenuhi permintaan pelanggan, dan untuk menyediakan pelanggan dengan peralatan berkualiti tinggi dengan masa yang singkat, syarikat kami telah membeli tapak baru, kawasan sekitar 50,000 meter persegi , ini akan menyediakan persiapan yang mencukupi bagi pembangunan syarikat kami dan setiap pelanggan.

Bengkel:

Kualiti membuat jenama, pasaran kejujuran memenangi, bakat mengabungkan keharmonian, dan inovasi menggalakkan pembangunan. Keupayaan kami untuk secara konsisten menyediakan produk-produk inovatif, berkualiti tinggi yang mengatasi dan mengatasi persaingan, mengapa kami adalah salah satu syarikat paling berjaya yang menawarkan penyelesaian yang paling maju dan produktif dalam industri mesin CNC.

Gudang:

Produk berorientasikan pelanggan pembuatan sentiasa menjadi kebimbangan utama kami. Kami percaya kualiti adalah jiwa syarikat selama-lamanya. Oleh itu, kami tidak pernah berkompromi dengan kualiti produk kami. Kami mengguna pakai idea dan sistem pengurusan moden yang saintifik untuk mewujudkan kawalan penyeliaan di semua aspek hasil pemeriksaan, penjualan dan perkhidmatan, yang membantu mengawal kualiti, meningkatkan kecekapan kerja dan menjamin kestabilan, kebolehpercayaan dan ketepatan produk. Oleh itu, perusahaan dapat mencapai pembangunan yang pesat dan lestari.

Pasukan:

Kami adalah sekumpulan profesional berpengalaman dan dinamik yang pakar dalam mengendalikan kerja ketepatan melalui proses saintifik. Bakat profesional yang hebat menyatukan pasukan reka bentuk, penyelidikan dan pembangunan yang kuat dan kreatif, yang membina kekuatan teknikal dan daya saing kami yang mantap. Dan syarikat kami sedang membangunkan perkhidmatan khusus yang cepat dan membekalkan kepada semua pelanggan.

0031

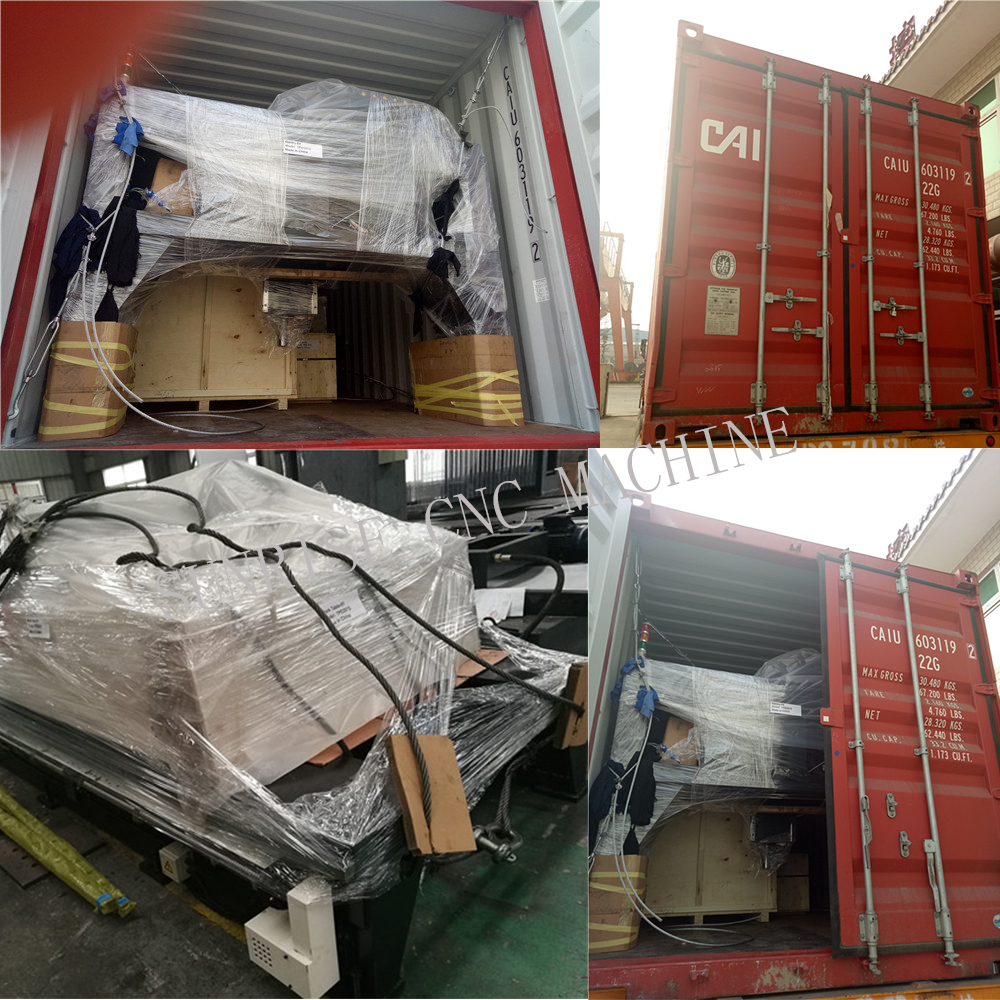

Pembungkusan & penghantaran
Pembungkusan Butiran: Pembungkusan, model ini memerlukan 1 * 20GP;
Butiran Penghantaran: 30-50 hari selepas mendapat bayaran pertama.


1. Pembungkusan logistik khas
2. saiz kadbod yang sesuai
3. Fasten
4. Penempatan profesional
5. Kejutan profesional
6. Pakej lengkap

003



Pensijilan kami

SUNRISE memberi tumpuan kepada kualiti dan imej syarikat. Kami memenangi pasaran dengan kualiti dan perkhidmatan yang baik. Syarikat ini telah meluluskan Sistem Pengurusan Kualiti Antarabangsa ISO9001: 2008 pensijilan selama bertahun-tahun dan juga mendapat sijil CE, lancar mendapat gelaran High dan New Tech Enterprises . Dan mempunyai lebih dari sepuluh hak harta intelek dan teknologi paten. Kami mempunyai hak import dan eksport sendiri. Produk kami dieksport ke Rusia, Asia Selatan, Asia Tenggara, Timur Tengah, Amerika Selatan, Afrika, Australia, Eropah Timur dll.


Foto Pelanggan

MESIN CNR SUNRISE SEMUA DUNIA, DIPERLUKAN LEBIH DARIPADA 30 NEGARA.

Produk kami dieksport ke Rusia, Ukraine, Albania, Romania, Iran, Israel, Jordan, Turki, Uzbekistan, Mesir, UAE, Arab Saudi, Lebanon, Mexico, Argentina, Brazil, Maghribi, Afrika Selatan, Kenya, India, Australia, Vietnam, Sri Lanka, Singapura, Malaysia, Thailand, Myanmar dll.
