Home > Produk-produk > Mesin gerudi > Mesin Penggerudian Plate > Lembaran kertas logam CNC Drilling Machine

Lembaran kertas logam CNC Drilling Machine
Lembaran kertas logam CNC Drilling Machine
Lembaran kertas logam CNC Drilling Machine
Lembaran kertas logam CNC Drilling Machine
Lembaran kertas logam CNC Drilling Machine
Lembaran kertas logam CNC Drilling Machine

Lembaran kertas logam CNC Drilling Machine

Jenis bayaran: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,FCA,CPT
Pesanan minimum: 1 Set/Sets
Masa penghantaran: 30 Hari

Maklumat asas

    Model No.:  TPD2016

    Model No.: TPD2016

    Certification: GS, ISO 9001

    Condition: New

    Trademark: SUNRISE

    Transport Package: Plywood Case

    Package Size: 4.5*2.61*2.85m

    HS Code: 8459210000

    Color: Optional

Additional Info

    Pembungkusan: Kes Kayu

    Produktiviti: 200 Sets/Year

    Jenama: Sunrise CNC

    Pengangkutan: Ocean,Land

    Tempat asal:  China

    Keupayaan bekalan: 200 Sets/Year

    Sijil: GS, ISO 9001

    Kod HS: 8459210000

    Port: Qingdao

Penerangan produk

Mesin penggerudian plat cnc ini boleh memproses saiz bahan kerja max ialah 2000 * 1600mm (L × W × H). Mesin penggerudi plat boleh memproses diameter penggerudian maks ialah φ12- φ50mm. Kelajuan putaran (pelarasan laju tanpa langkah) ialah 120 ~ 560r / min. Stok makan max ialah 350mm. Kelajuan pemakanan (makanan hidraulik) adalah 20 ~ 200mm / min.

Kerja-kerja yang boleh ditukar ini dapat mengurangkan masa pemunggahan dan pemunggahan dan meningkatkan kecekapan pengeluaran. Ketebalan klem adalah 15 ~ 80mm. Tekanan sistem hidraulik adalah 6Mpa. Motor servo paksi X ialah 1.3 kW. Motor servo Y axis ialah 1.3 kW. Memindahkan kelajuan paksi X dan Y ialah 10m / min. Ketepatan tempat lubang ialah ± 0.5mm.

Mesin gerudi cnc ini menggunakan unit penggerudian kendiri sendiri. Pemakanan yang cepat, umpan kerja dan pengeluaran cepat ditukar secara automatik tanpa menetapkan sebarang parameter secara manual seperti panjang gerudi dan ketebalan bahan kerja sebelum beroperasi, supaya mesin mudah dioperasikan.

Bahan kerja diapit dengan ketat oleh pengapit hidraulik. Untuk kerja-kerja kecil mesin boleh mengepung empat kumpulan bersama-sama untuk mengurangkan tempoh penyediaan pengeluaran dan meningkatkan kecekapan.


Ini adalah mesin CNC pecial untuk plat penggerudian dan bebibir, terutamanya digunakan dalam struktur keluli, menara, jambatan dan industri lain.

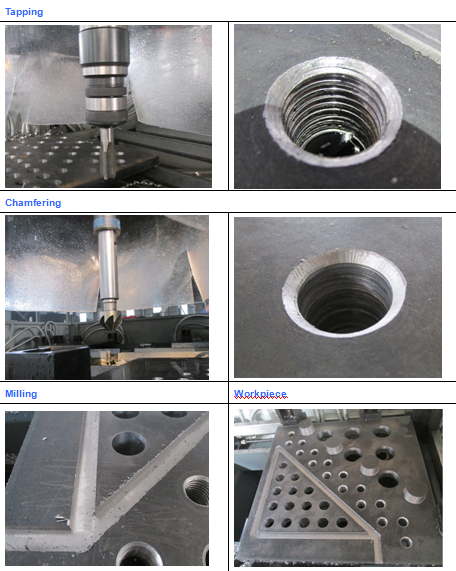

samples
Ciri Produk
  1. CNC slider dan kepala unit penggerudian, boleh mengawal kedalaman lubang, dengan fungsi lubang buta penggerudian, reaming, chamfering.
2. Mesin dikawal oleh PLC & servo motor, memastikan kedudukan ketepatan .
3. Mesin mempunyai 4 kawasan kerja dengan rujukan individu , bahan kerja boleh diapit oleh pengapit hidraulik di mana-mana kawasan untuk penggerudian .
4. Mesin melengkapkan dengan komputer untuk perisian, ia boleh menggunakan lukisan Auto CAD secara langsung, ia juga boleh memproses fail NC yang dihasilkan oleh TEKLA .
5. Pembersih bekas boleh mengumpul semua sisa besi dan memotong cecair yang sedang dikitar semula.
6 . K ey m e ch anical , hidraulik dan bahagian elektrik semua jenama terkenal .
7 . Reka bentuk integrasi yang dioptimumkan untuk mesin lengkap, tiada keperluan asas.
Pecutan S :
Model TPD2012 TPD2016 TPD3016
machine type Gantry movable single spindle CNC drilling machine
Max work piece size (L×W) 2000×1200mm 2000×1600mm 3000×1600mm
Thickness of work piece 5~100m
If work piece is small size, it can be overlapped and processed at the same time.
Height from table top to ground 800mm
Drill unit type sliding table, servo control
Clamp type Hydraulic clamp with 12 clamps
Drill head quantity 1
Max drill diameter Φ50mm
Power of main motor 5.5 kW
Spindle speed 120~560r/min (frequency control)
Spindle vertical stoke (Z axis) 350mm
Drive mode of gantry longitudinal (X axis) Guided by linear rolling guide; driven by AC servo motor and ball screw pairs.
Servo motor power of X axis 1.3 kW
Power head lateral driving type (Y axis) Guided by linear rolling guide; driven by AC servo motor and ball screw pairs.
Servo motor power of Y axis 1. 3 kW
Servo motor power of Z axis 0.85 kW
Motor power of chip cleaner 0.4 kW
Motor power of cooling system 0.42 kW
Motor power of Hydraulic station 2.2 kW
Clamping type Attach Morse 4# quick chuck and 3#, 2# reducing sleeve
Electric control cabinet With dustproof ventilating device and LENOVO computer
Electric control type MISTUBISHI PLC
CNC axis quantity 3
With function of CAD/CAM automatic generation
with function of hole site memory (memory hole site if power off suddenly) and drill pause
Total power ≈12 kW
Total weight About 5200 About 6200 About 7200
Overall dimension 4.5×2.21×2.85 4.5×2.61×2.85 5.5×2.61×2.85

Perkhidmatan kami

Pemasangan:

Penjual hendaklah menghantar seorang jurutera ke negara pembeli untuk pemasangan, pentauliahan dan latihan. Pembeli bertanggungjawab untuk menyediakan semua peralatan yang diperlukan untuk mengendalikan dan mengangkat bahagian-bahagian mesin sebelum jurutera penjual pergi ke kilang pembeli. Di samping itu, pembeli harus menyediakan pekerja untuk menyokong aktiviti pemasangan, di bawah pengawasan jurutera penjual.

Suruhanjaya:

Pembekal perlu memberikan lukisan dan butir-butir material / penyediaan lain yang diperlukan untuk pemasangan jentera yang pembeli perlu menyediakan dan bersiap sedia sebelum mesin tiba di kilang pembeli. Pemasangan dan pentauliahan boleh selesai dalam masa 5-10 hari untuk mesin di atas.

Latihan:

Latihan akan termasuk latihan mengenai pengaturcaraan komputer, operasi mesin dan penyelesaian masalah. Waktu latihan paling lama 5 hari untuk mesin ini.
Pembeli harus mengatur tidak kurang dari dua orang untuk menerima latihan. Selepas latihan, pembeli perlu menandatangani "Laporan Menerima & Pemeriksaan" yang dibekalkan oleh penjual untuk menunjukkan kejayaan pentauliahan dan penerimaan pembeli.



Syarikat kita

Kilang:

Dengan perkembangan SUNRISE, kini syarikat kami telah menduduki kedudukan penting dalam industri ini. Oleh kerana pesanan dan prestasi jualan terus meningkat, untuk mencapai pembangunan yang lebih baik, untuk memenuhi permintaan pelanggan, dan untuk menyediakan pelanggan dengan peralatan berkualiti tinggi dengan masa yang singkat, syarikat kami telah membeli tapak baru, kawasan sekitar 50,000 meter persegi , ini akan menyediakan persiapan yang mencukupi bagi pembangunan syarikat kami dan setiap pelanggan.

Bengkel:

Kualiti membuat jenama, pasaran kejujuran memenangi, bakat mengabungkan keharmonian, dan inovasi menggalakkan pembangunan. Keupayaan kami untuk secara konsisten menyediakan produk-produk inovatif, berkualiti tinggi yang mengatasi dan mengatasi persaingan, mengapa kami adalah salah satu syarikat paling berjaya yang menawarkan penyelesaian yang paling maju dan produktif dalam industri mesin CNC.

Gudang:

Produk berorientasikan pelanggan pembuatan sentiasa menjadi kebimbangan utama kami. Kami percaya kualiti adalah jiwa syarikat selama-lamanya. Oleh itu, kami tidak pernah berkompromi dengan kualiti produk kami. Kami mengguna pakai idea dan sistem pengurusan moden yang saintifik untuk mewujudkan kawalan penyeliaan di semua aspek hasil pemeriksaan, penjualan dan perkhidmatan, yang membantu mengawal kualiti, meningkatkan kecekapan kerja dan menjamin kestabilan, kebolehpercayaan dan ketepatan produk. Oleh itu, perusahaan dapat mencapai pembangunan yang pesat dan lestari.

Pasukan:

Kami adalah sekumpulan profesional berpengalaman dan dinamik yang pakar dalam mengendalikan kerja ketepatan melalui proses saintifik. Bakat profesional yang hebat menyatukan pasukan reka bentuk, penyelidikan dan pembangunan yang kuat dan kreatif, yang membina kekuatan teknikal dan daya saing kami yang mantap. Dan syarikat kami sedang membangunkan perkhidmatan khusus yang cepat dan membekalkan kepada semua pelanggan.


Pensijilan kami

SUNRISE memberi tumpuan kepada kualiti dan imej syarikat. Kami memenangi pasaran dengan kualiti dan perkhidmatan yang baik. Syarikat ini telah meluluskan Sistem Pengurusan Kualiti Antarabangsa ISO9001: 2008 pensijilan selama bertahun-tahun dan juga mendapat sijil CE, lancar mendapat gelaran High dan New Tech Enterprises . Dan mempunyai lebih dari sepuluh hak harta intelek dan teknologi paten. Kami mempunyai hak import dan eksport sendiri. Produk kami dieksport ke Rusia, Asia Selatan, Asia Tenggara, Timur Tengah, Amerika Selatan, Afrika, Australia, Eropah Timur dll.
